Доделал очередной долгострой - летающее крыло

8 января 2018, 20:31 | С высоты Автор: Night_Ghost

Маленькое и легкое, так что электроника нужна подстать - поменьше да полегче. Благо OpenPilot Revolution mini теперь умеет ArduPlane. Ну и стандартный набор - GPS, телеметрия, ОСД, датчик тока и напряжения. Так как для самолета не надо так сильно кроить с весом как для коптера, то поставил полноразмерный модем. Получилось так:

вес 204 грамма



Желтыми накладками элевоны удлиннены для увеличения управляемости на малых скоростях.

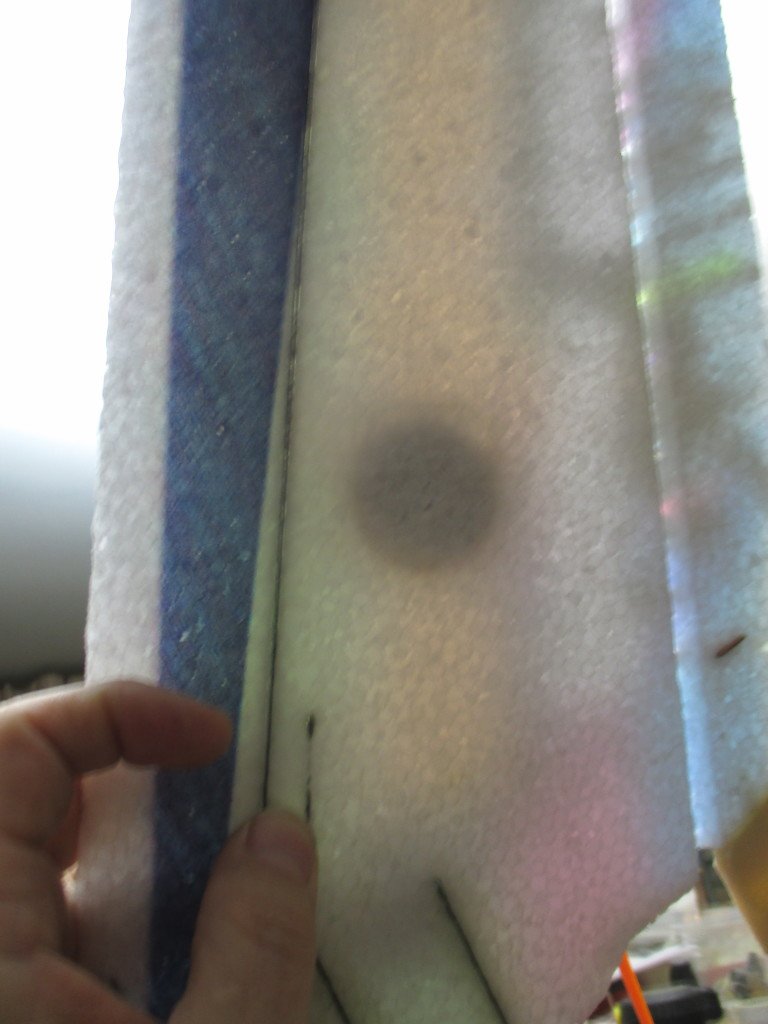

GPS инкрустирован в толщу крыла и снаружи не виден



GPS



Антенна и модем телеметрии





телеметрия

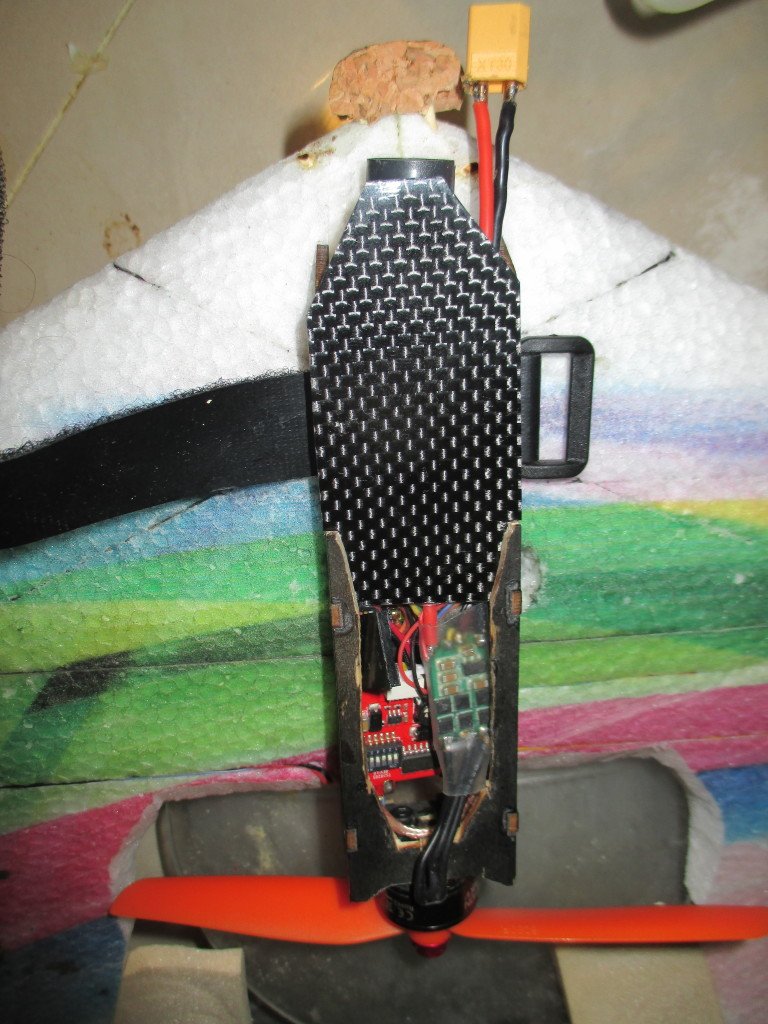

Видны регуль и видеопередатчик, спереди высовывается "глаз" камеры и разъем батареи





вид сверху



Мотор от рейсера и 6" винт обеспечивают тягу 800 грамм в статике, место для винта пришлось подрезать.





мотор от рейсера

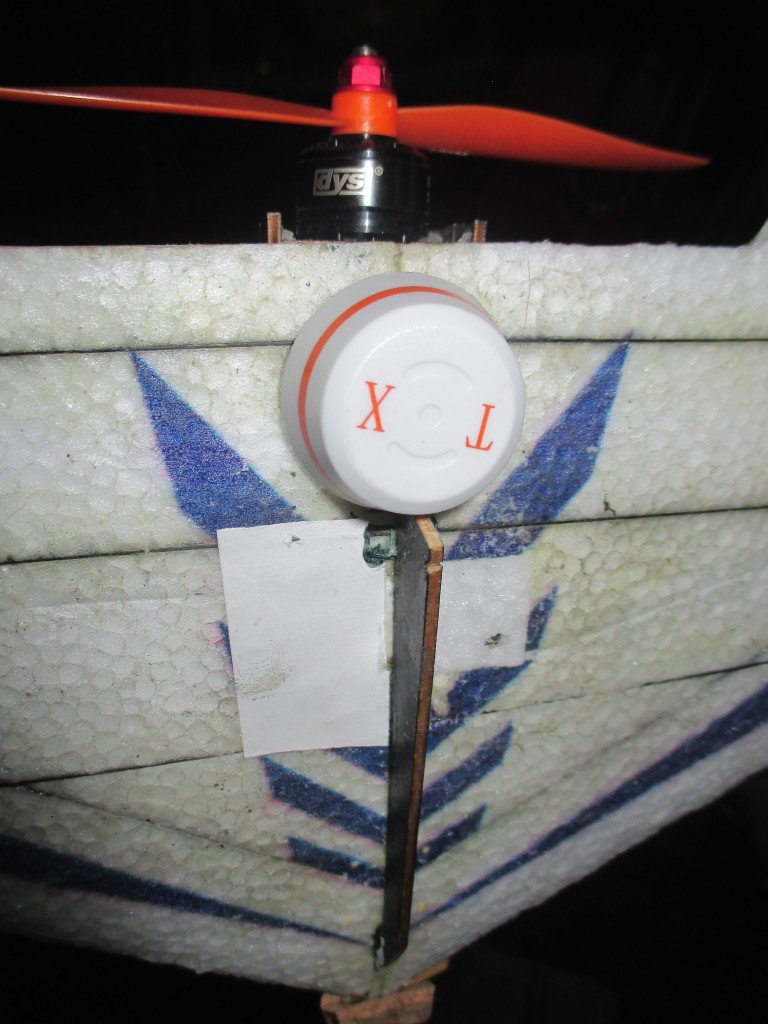

Вид снизу, на антенну видеопередатчика и  защитный посадочный киль. Справа под крышкой с отверстием разместился приемник радиоуправления.



вид снизу



Проверено, летает :)
